Calcul : Calculateur aidant à fabriquer une antenne Wifi Ricoré

Écrit par Michaël Monserrat



En fonction du diamètre et de la fréquence, déterminez les positions de perçage, la longueur optimale de la boîte, du brin rayonnant, etc...

Le calculateur vous assiste dans la création de votre antenne Wifi Ricoré !

Canaux de fréquence de la norme 802.11b/g :

Le spectre débute à 2 400 MHz et se termine à 2 483.5 MHz.

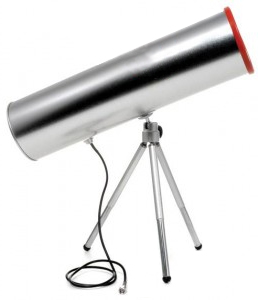

Antenne Ricoré
Canal 1 2412 MHz
Canal 2 2417 MHz
Canal 3 2422 MHz
Canal 4 2427 MHz
Canal 5 2432 MHz
Canal 6 2437 MHz
Canal 7 2442 MHz
Canal 8 2447 MHz
Canal 9 2452 MHz
Canal 10 2457 MHz
Canal 11 2462 MHz
Canal 12 2467 MHz
Canal 13 2472 MHz

Calculatrice :

Vous devez indiquer le diamètre intérieur de la boîte et le canal que vous désirez utiliser.

Diamètre en millimètre *
Canal de fréquence en MHz (Canal 7) *



Fréquence de coupure Basse en MHz

Fréquence de coupure Haute en MHz

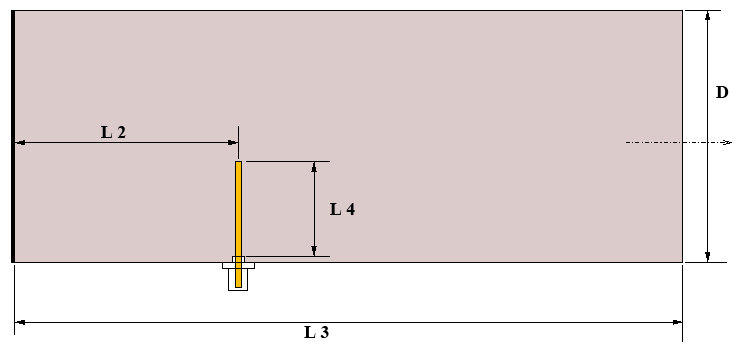

L1 en millimètre - Longueur de boite

L2 en millimètre - Respectez la mesure !

L3 en millimètre- Longueur minimum suggérée

L4 en millimètre- Respectez la mesure !

  • La fréquence de coupure Basse doit être inférieure à 2400 MHz
  • La fréquence de coupure Haute doit être supérieure à 2480 MHz
  • L2 désigne la distance à partir de laquelle vous devrez percer un trou (en partant du fond de la boite).
  • L4 désigne la longueur du fil de cuivre qui doit dépasser du support (être visible).



Vous pouvez discuter de vos créations d'antenne Wifi sur le forum dans la section dédiée aux Antennes Wifi.
